如何自我鑒定翡翠?

日期：2008/05/29 來源：編輯：

文章TAG:

翡翠的有機(jī)充填——B處理翡翠圖解

傳統(tǒng)的翡翠制造工藝中對(duì)已切磨成型的翡翠制品過酸燉蠟，其目的是改善其表面特征，并未破壞其內(nèi)部結(jié)構(gòu)。而翡翠漂白充填處理主要是去除翡翠中影響顏色和透明度的雜質(zhì)，充填和掩蓋翡翠中的裂隙降低翡翠的脆性以達(dá)到增加翡翠的美感，提高售價(jià)而獲得高額利潤(rùn)的目的。市場(chǎng)常稱之為B貨翡翠。如充填時(shí)添加著色劑，則稱之為B+C翡翠。所以漂白充填處理的對(duì)象一般是中低檔的首飾和坯料。

一．翡翠原料的選擇和前期處理

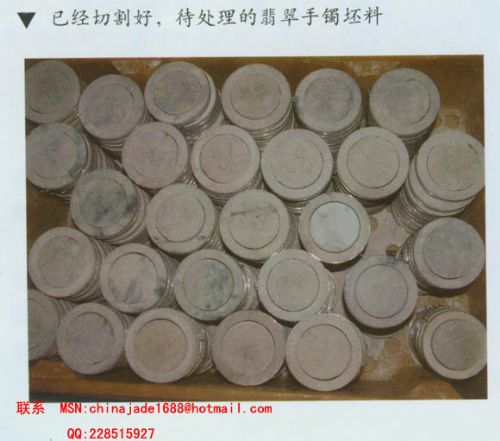

進(jìn)行B處理的翡翠一般選擇中低檔、中粗粒結(jié)構(gòu) 和裂隙多的翡翠。如豆種、花青、白底青等原料，而纖維狀細(xì)粒結(jié)構(gòu)和裂隙很少的翡翠一般不做此處理。對(duì)于進(jìn)行處理的手鐲原料，需用耐酸耐堿的不銹鋼絲捆扎固定，其目的是防止鐲料在處理過程中相互碰撞，特別是處理后鐲料結(jié)構(gòu)松化，易造成破碎。

二.酸處理

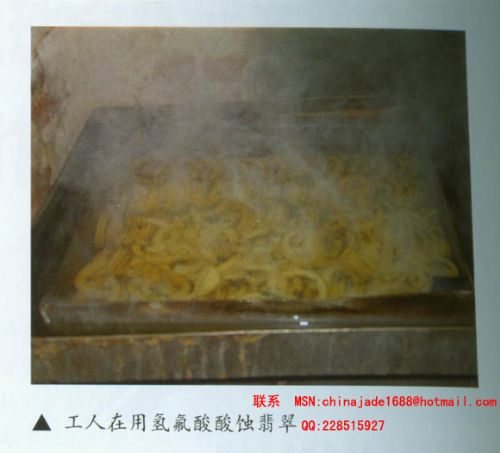

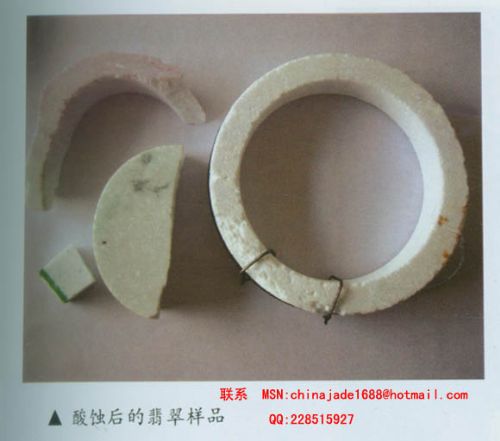

將待處理翡翠原料放入濃硝酸和氫氟酸混合液中加熱。溫度范圍為90攝氏度—100攝氏度之間，如果溫度大于100度，酸液沸騰，極易揮發(fā)，短時(shí)間內(nèi)酸液即失去作用。而在90度左右溫度下既可以加快反應(yīng)速度發(fā)揮酸液與翡翠中亞鐵離子和鐵離子的作用去除黃色和臟底，又可以減少揮發(fā)延長(zhǎng)酸液的使用期限。反應(yīng)一段時(shí)間以后從酸液中取出翡翠原料放入清水中，提高溫度，沸騰后取出，重新?lián)Q上清水，再加熱至沸騰。如此重復(fù)3—4次，目的是清洗掉滲入翡翠中的酸液，由于翡翠晶粒之間或裂隙中的著色物質(zhì)被酸溶解帶走，從而使翡翠底色發(fā)白。發(fā)干，不透明，這時(shí)翡翠結(jié)構(gòu)已受到一定程度的破壞。

三.堿處理

酸處理后經(jīng)過清水洗滌的翡翠原料放入燒堿溶液中加熱至90度左右，既中和了酸液，同時(shí)由于強(qiáng)堿作用，加速裂隙的擴(kuò)大從而進(jìn)一步松化了翡翠結(jié)構(gòu)，上述酸處理和堿處理的過程重復(fù)進(jìn)行多次，可根據(jù)原料顆粒度的大小或結(jié)構(gòu)的致密程度進(jìn)行調(diào)整，一般為數(shù)十天不等。由于翡翠的礦構(gòu)組成不盡相同，酸處理時(shí)，翡翠樣品酸蝕速度和處理效率有很大的不同。有些翡翠甚至在酸處理后也不適合充填。一般來說雜質(zhì)越多酸蝕速度越快。所需處理時(shí)間越短。同時(shí)，翡翠結(jié)構(gòu)的松化和被破壞程度與原來翡翠的結(jié)構(gòu)致密程度有關(guān)也與強(qiáng)酸強(qiáng)堿的濃度和處理時(shí)間的長(zhǎng)短有關(guān)。如果原來晶粒較細(xì)而致密的翡翠原料浸泡的時(shí)間越短。其結(jié)構(gòu)受到破壞程度就越輕；如果原來的結(jié)構(gòu)較粗而松散，加上處理的時(shí)間又較長(zhǎng)，其結(jié)構(gòu)受到的破壞就較強(qiáng)。處理過程中由于酸堿溶液在反應(yīng)溫度下易揮發(fā)，換液次數(shù)多，酸堿溶掖濃度高，成本就提高了。但處理時(shí)間可相應(yīng)縮短；反之換液次數(shù)少成本相應(yīng)降低。酸堿溶液因揮發(fā)而濃度降低導(dǎo)致處理時(shí)間延長(zhǎng)。因此為了達(dá)到凈化松化翡翠原料的目的，必須根據(jù)待處理原料選擇經(jīng)濟(jì)合理的酸堿濃度、換液次數(shù)、處理溫度及處理時(shí)間。

經(jīng)過反復(fù)酸堿處理后的翡翠結(jié)構(gòu)非常疏松，輕觸即有顆粒脫落，因此鋼絲固扎有效地減少了鐲料的破碎率。

四.注膠充填處理

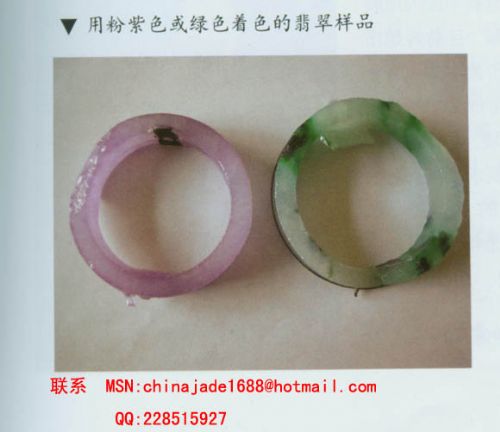

酸堿處理翡翠的過程呈沿著顆粒間隙進(jìn)行的因而導(dǎo)致其結(jié)構(gòu)疏松，充填樹脂不僅為了膠結(jié)已成為松散狀的結(jié)構(gòu)提高其強(qiáng)度也為了這到增加透明度的目的。酸堿處理后的翡翠經(jīng)中和清洗后放入烘箱中烘干再移入高壓釜中，密封后抽真空，然后將環(huán)氧樹脂和固化劑二乙醇胺以一定比例混合，加熱降低其粘度然后加入高壓釜中。此時(shí)繼續(xù)保持抽真空狀態(tài)一段時(shí)間，然后關(guān)閉真空泵，恢復(fù)常壓再在高壓釜內(nèi)加入一定壓力。其目納是為了使樹脂能完全進(jìn)入翡翠松化的結(jié)構(gòu)中，取出翡翠原料。加熱至其表面固化即完成B處理過程。處理后的材料可進(jìn)行拋磨成型、雕刻等后期工序。注色充填、拋光后的最終樣品，左為染色注膠充填后的樣品。右為只經(jīng)過注膠充填的樣品。
